Documentazione fotografica

DOCUMENTAZIONE FOTOGRAFICA

Fisici - Inventori

Hans Christian Oested (1777 1851)

Michael Faraday (1791-1867)

James Clerk Maxwell (1831-1879)

Ambrose Fleming (1849-1945)

Augusto Righi (1850-1920)

Oliver Joseph Lodge (1851-1940)

Temistocle Calzecchi Onesti (1853-1922)

Nikola Tesla (1856-1943)

Heinrich Rudolf Hertz (1857-1894)

Aleksandr Popov (1859-1906)

Father Landell de Moura (1861-1928)

Reginald Fessenden (1866-1932)

Lee De Forest (1873-1961)

Guglielmo Marconi (1874-1937)

Radio Galena

La radio a galena è forse la prima forma di ricevitore radio che ha avuto una ampia diffusione tra il pubblico, per la sua semplicità e il basso costo. Quando le trasmissioni radio iniziarono ad avere una certa popolarità (stiamo parlando delle prime due decadi del ventesimo secolo) il costo di un ricevitore a valvole, amplificato e con buona sensibilità, era eccezionalmente elevato ed al di fuori della portata della maggior parte delle tasche; inoltre richiedeva una certa competenza da parte dell'ascoltatore per regolare la sintonia, l'accordo dell'antenna, la gestione delle numerose batterie necessarie, e via dicendo.

La maggior parte delle trasmissioni avveniva nella banda di frequenza che si estende grosso modo tra i 500 e i 1500 KHz ed in modulazione di ampiezza; in ogni città di una certa importanza c'era almeno una stazione trasmittente che irradiava nella zona circostante i programmi EIAR: la cosiddetta "stazione locale", necessaria in quanto la tecnologia dell'epoca non permetteva di costruire trasmettitori con potenze elevate e la sensibilità dei ricevitori, per lo più dotati di poche valvole in amplificazione diretta o in reazione, non permetteva comunque di ricevere da grandi distanze con buona qualità.

Molte zone abitate avevano quindi nelle immediate vicinanze un trasmettitore in onde medie che irradiava con una buona potenza le trasmissioni, e dotandosi di una buona antenna esterna era possibile ricevere tali trasmissioni anche senza alcun tipo di amplificazione del segnale, utilizzando una cuffia telefonica per l'ascolto: il magico oggetto che consentiva in modo tanto semplice di captare voci e musiche era il più semplice radioricevitore che sia possibile costruire, privo di alimentazione esterna, costituito da un circuito di sintonia elementare e poche altre parti, chiamato "radio a galena" dal nome del minerale utilizzato per la rivelazione del segnale radio.

Cristalli di solfuro di piombo

detto anche "galena"

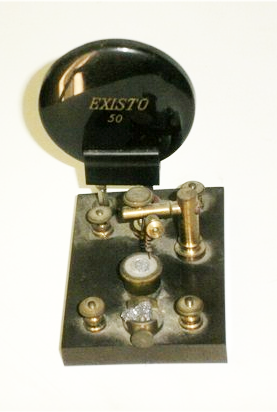

Detector a cristallo

Ma come funziona una radio a galena? Ecco lo schema costruttivo di un ricevitore di questo genere, ricavato da un libro di radiotecnica divulgativa degli anni '50 (D.E.Ravalico, Primo avviamento alla conoscenza della radio, ed.Hoepli 1943)

La bobina e il condensatore variabile costituiscono il circuito accordato che viene sintonizzato sulla frequenza della stazione più potente che si riesce a ricevere; il rivelatore a cristallo di galena, equivalente ad un diodo, elimina una semionda della corrente a radiofrequenza ricevuta demodulando quindi il segnale audio che infine viene inviato alla cuffia ad alta impedenza per l'ascolto.

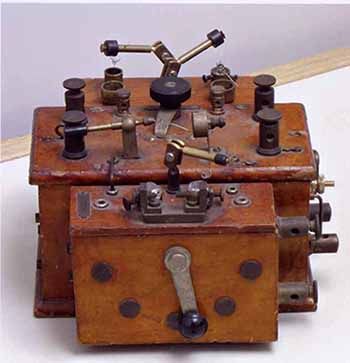

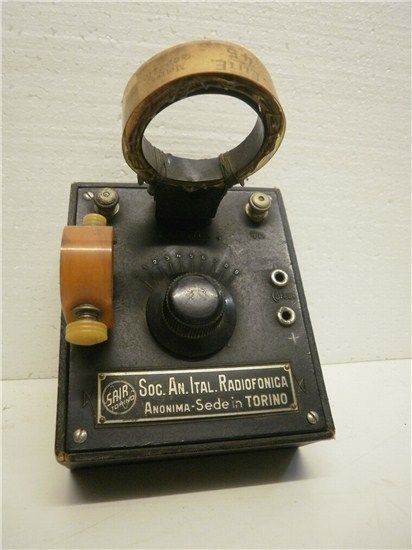

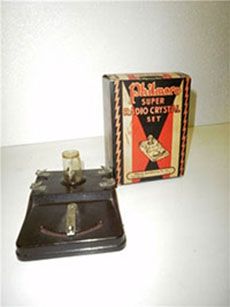

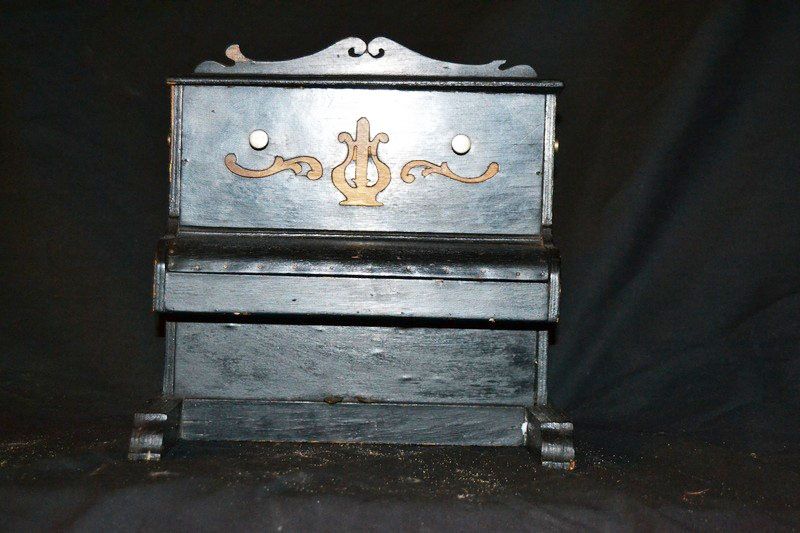

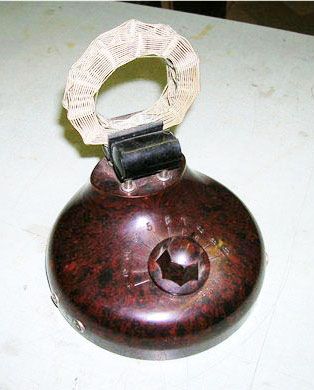

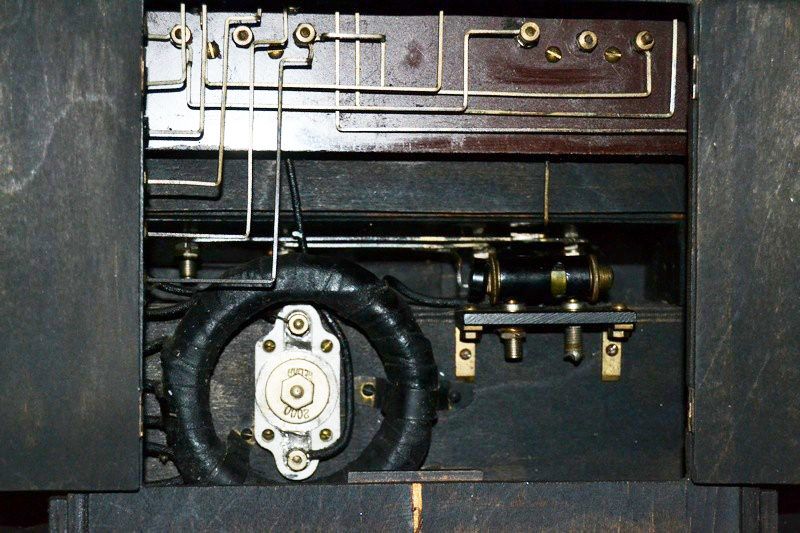

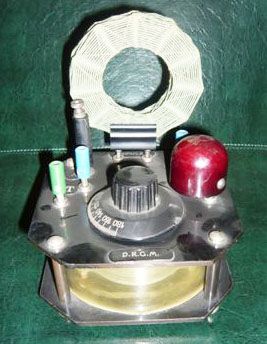

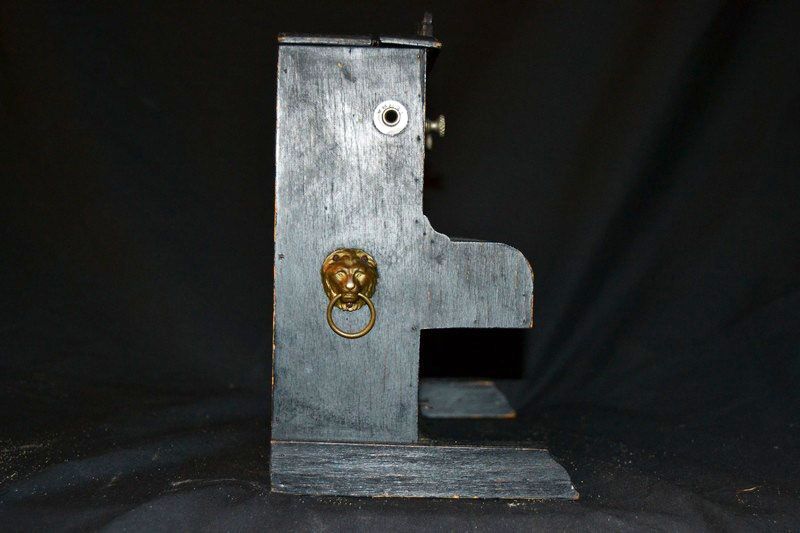

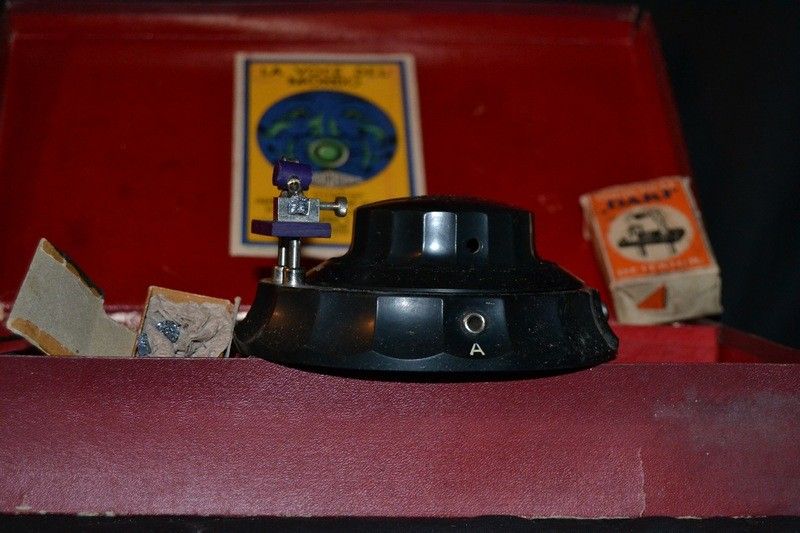

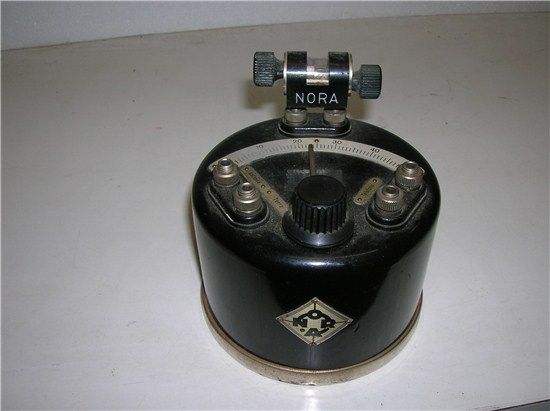

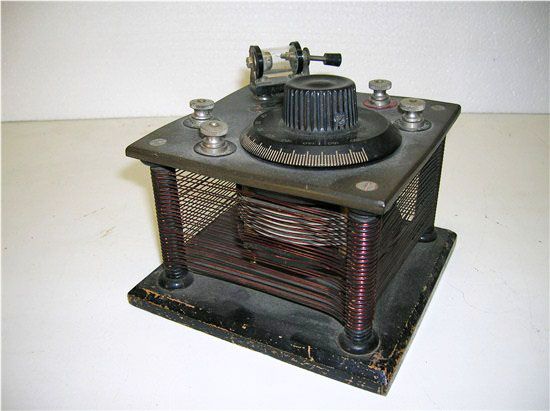

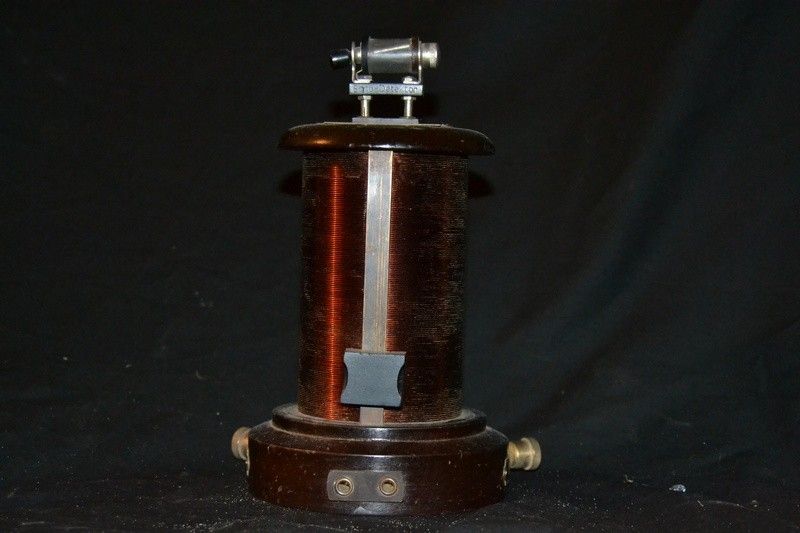

Non essendoci batterie o circuiti di amplificazione, tutta l'energia che la cuffia riceve proviene esclusivamente dalle onde radio captate dall'antenna, che quindi deve essere molto lunga ed efficiente ed essere completata da un buon collegamento a terra. Se non ci sono stazioni radio abbastanza potenti nelle vicinanze, l'apparecchio rimane desolatamente muto. Molti costruttori misero in commercio ricevitori a galena più o meno complessi, e molti autocostruttori realizzarono da soli il proprio apparecchio. Grazie al proliferare di tali oggetti, ancora oggi è possibile reperire nel giro dei collezionisiti qualche "galena" d'epoca, come quelle illustrate nelle foto sotto.
